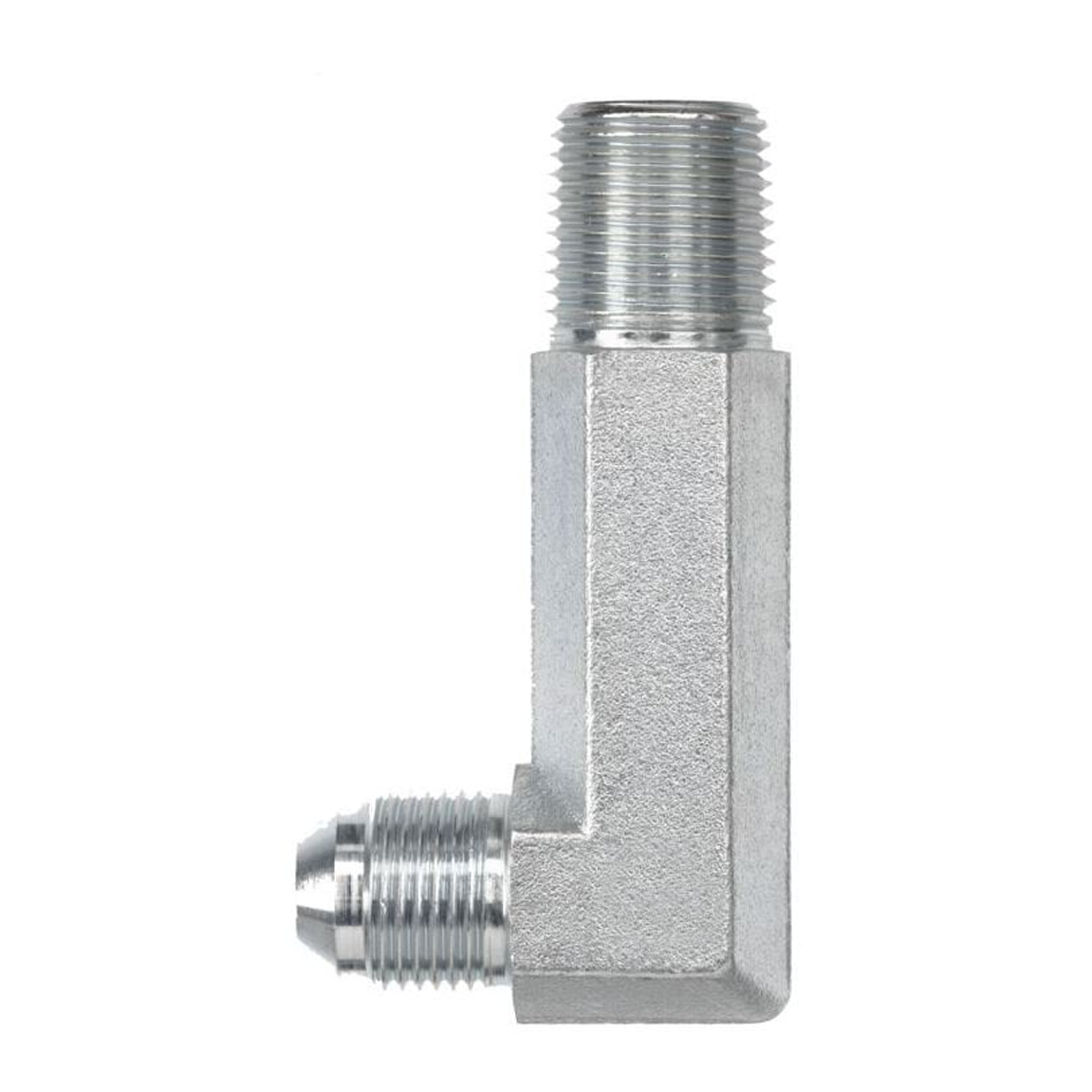

2501-LL-FG Male JICx Male Pipe

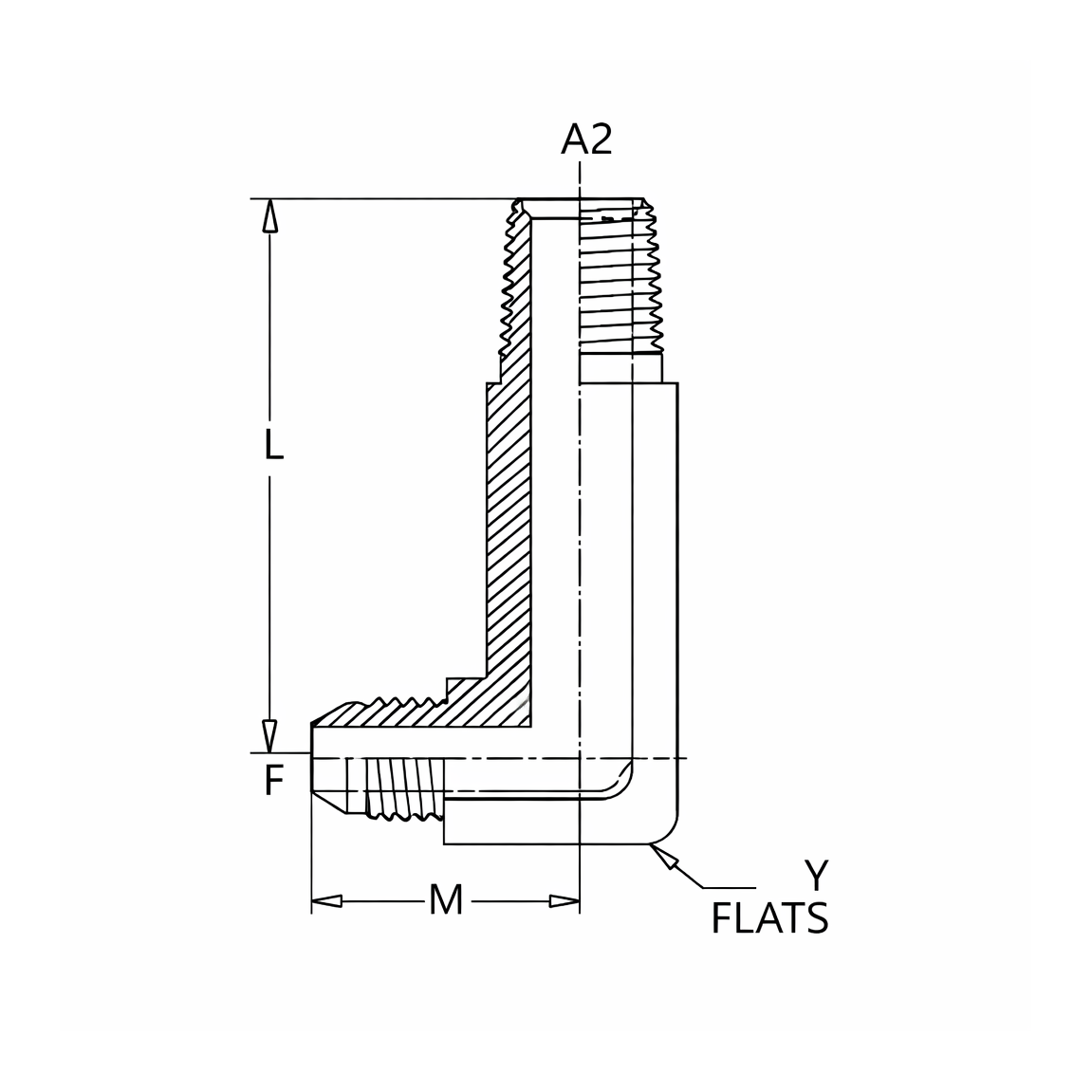

SAE J514 37° Flare 90° Extra Long Male Elbow | Male JIC x Male Pipe
For connecting 37° flared tubes or lines to pipe with an extra long 90° angle without requiring pipe sealant.
Connection Details
| PART NUMBER ↑ | SIDE 1 TUBE OD | SIDE 2 PIPE SIZE | PRIMARY MATERIAL | PLATING |
|---|---|---|---|---|
| 2501-LL-02-02-FG | 1/8" | 1/8" | Steel | Trivalent Zinc |
| 2501-LL-04-02-FG | 1/4" | 1/8" | Steel | Trivalent Zinc |
| 2501-LL-04-02-SS | 1/4" | 1/8" | Stainless Steel | - |
| 2501-LL-04-04-FG | 1/4" | 1/4" | Steel | Trivalent Zinc |
| 2501-LL-05-02-FG | 5/16" | 1/8" | Steel | Trivalent Zinc |
| 2501-LL-05-02-SS | 5/16" | 1/8" | Stainless Steel | - |
| 2501-LL-05-04-FG | 5/16" | 1/4" | Steel | Trivalent Zinc |
| 2501-LL-06-04-FG | 3/8" | 1/4" | Steel | Trivalent Zinc |
| 2501-LL-06-04-SS | 3/8" | 1/4" | Stainless Steel | - |
| 2501-LL-06-06-FG | 3/8" | 3/8" | Steel | Trivalent Zinc |
| 2501-LL-06-06-SS | 3/8" | 3/8" | Stainless Steel | - |
| 2501-LL-06-08-FG | 3/8" | 1/2" | Steel | Trivalent Zinc |
| 2501-LL-06-08-SS | 3/8" | 1/2" | Stainless Steel | - |
| 2501-LL-08-04-FG | 1/2" | 1/4" | Steel | Trivalent Zinc |
| 2501-LL-08-04-SS | 1/2" | 1/4" | Stainless Steel | - |
| 2501-LL-08-06-FG | 1/2" | 3/8" | Steel | Trivalent Zinc |
| 2501-LL-08-06-SS | 1/2" | 3/8" | Stainless Steel | - |
| 2501-LL-08-08-FG | 1/2" | 1/2" | Steel | Trivalent Zinc |
| 2501-LL-08-08-SS | 1/2" | 1/2" | Stainless Steel | - |
| 2501-LL-10-08-FG | 5/8" | 1/2" | Steel | Trivalent Zinc |
| 2501-LL-12-08-FG | 3/4" | 1/2" | Steel | Trivalent Zinc |
| 2501-LL-12-12-FG | 3/4" | 3/4" | Steel | Trivalent Zinc |
| 2501-LL-12-12-SS | 3/4" | 3/4" | Stainless Steel | - |
| 2501-LL-14-12-FG | 7/8" | 3/4" | Steel | Trivalent Zinc |
| 2501-LL-16-12-FG | 1" | 3/4" | Steel | Trivalent Zinc |
| 2501-LL-16-12-SS | 1" | 3/4" | Stainless Steel | - |
| 2501-LL-16-16-FG | 1" | 1" | Steel | Trivalent Zinc |
| 2501-LL-16-16-SS | 1" | 1" | Stainless Steel | - |
| 2501-LL-20-20-FG | 1-1/4" | 1-1/4" | Steel | Trivalent Zinc |
| 2501-LL-24-24-FG | 1-1/2" | 1-1/2" | Steel | Trivalent Zinc |
Description
SAE J514 37° Flare 90° Extra Long Male Elbow | Male JIC x Male Pipe
For connecting 37° flared tubes or lines to pipe with an extra long 90° angle without requiring pipe sealant.
Additional information
| Shape | 90°Elbow |
| Side 1 Connection Type | Male JIC |
| Side 2 Connection Type | MetaobjectDrop |
