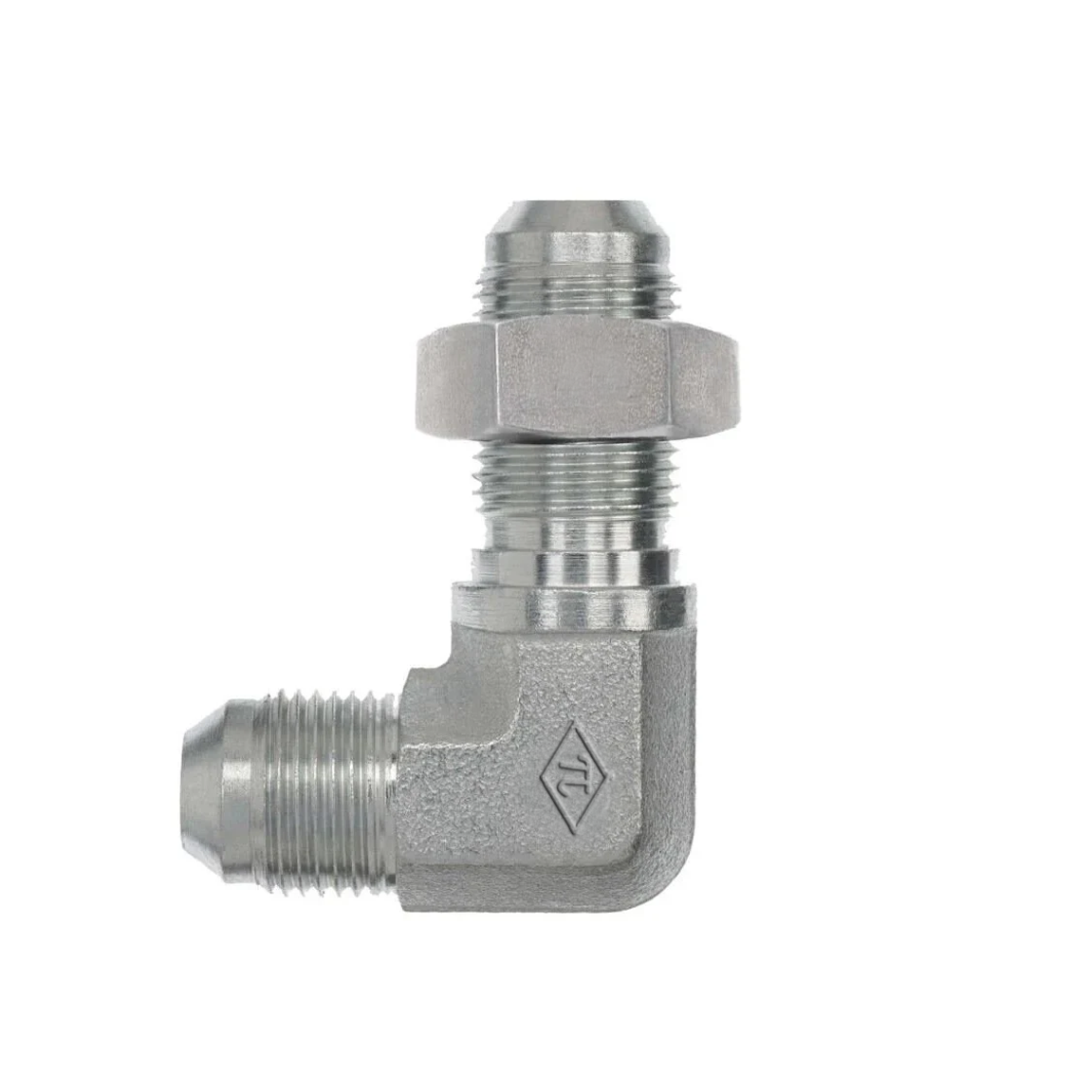

2701-LN-FG Male JIC x Male JIC Bulkhead,With Lock Nut
SAE J514 37° Flare Bulkhead 90° Elbow With Lock Nut | Male JIC x Male JIC Bulkhead, With Lock Nut
For connecting 37° flared tubes or lines through a panel at a 90° angle. Comes with locknut assembled.
Connection Details
| PART NUMBER ↑ | SIDE 1 TUBE OD | SIDE 2 TUBE OD | PRIMARY MATERIAL | PLATING |
|---|---|---|---|---|
| 2701-LN-02-02-FG | 1/8" | 1/8" | Steel | Trivalent Zinc |
| 2701-LN-02-02-SS | 1/8" | 1/8" | Stainless Steel | - |
| 2701-LN-03-03-FG | 3/16" | 3/16" | Steel | Trivalent Zinc |
| 2701-LN-03-03-SS | 3/16" | 3/16" | Stainless Steel | - |
| 2701-LN-04-04-B | 1/4" | 1/4" | Brass | - |
| 2701-LN-04-04-FG | 1/4" | 1/4" | Steel | Trivalent Zinc |
| 2701-LN-04-04-SS | 1/4" | 1/4" | Stainless Steel | - |
| 2701-LN-05-05-FG | 5/16" | 5/16" | Steel | Trivalent Zinc |
| 2701-LN-05-05-SS | 5/16" | 5/16" | Stainless Steel | - |
| 2701-LN-06-06-B | 3/8" | 3/8" | Brass | - |
| 2701-LN-06-06-FG | 3/8" | 3/8" | Steel | Trivalent Zinc |
| 2701-LN-06-06-SS | 3/8" | 3/8" | Stainless Steel | - |
| 2701-LN-06-08-FG | 3/8" | 1/2" | Steel | Trivalent Zinc |
| 2701-LN-08-06-FG | 1/2" | 3/8" | Steel | Trivalent Zinc |
| 2701-LN-08-08-B | 1/2" | 1/2" | Brass | - |
| 2701-LN-08-08-FG | 1/2" | 1/2" | Steel | Trivalent Zinc |
| 2701-LN-08-08-SS | 1/2" | 1/2" | Stainless Steel | - |
| 2701-LN-10-10-FG | 5/8" | 5/8" | Steel | Trivalent Zinc |
| 2701-LN-10-10-SS | 5/8" | 5/8" | Stainless Steel | - |
| 2701-LN-12-12-FG | 3/4" | 3/4" | Steel | Trivalent Zinc |
| 2701-LN-12-12-SS | 3/4" | 3/4" | Stainless Steel | - |
| 2701-LN-12-16-FG | 3/4" | 1" | Steel | Trivalent Zinc |
| 2701-LN-14-14-FG | 7/8" | 7/8" | Steel | Trivalent Zinc |
| 2701-LN-14-14-SS | 7/8" | 7/8" | Stainless Steel | - |
| 2701-LN-16-16-FG | 1" | 1" | Steel | Trivalent Zinc |
| 2701-LN-16-16-SS | 1" | 1" | Stainless Steel | - |
| 2701-LN-20-20-FG | 1-1/4" | 1-1/4" | Steel | Trivalent Zinc |
| 2701-LN-20-20-SS | 1-1/4" | 1-1/4" | Stainless Steel | - |
| 2701-LN-24-24-FG | 1-1/2" | 1-1/2" | Steel | Trivalent Zinc |
| 2701-LN-24-24-SS | 1-1/2" | 1-1/2" | Stainless Steel | - |
| 2701-LN-32-32-FG | 2" | 2" | Steel | Trivalent Zinc |
| 2701-LN-32-32-SS | 2" | 2" | Stainless Steel | - |
Description
SAE J514 37° Flare Bulkhead 90° Elbow With Lock Nut | Male JIC x Male JIC Bulkhead, With Lock Nut
For connecting 37° flared tubes or lines through a panel at a 90° angle. Comes with locknut assembled.
Additional information
| Shape | 90°Elbow |
| Side 1 Connection Type | Male JIC |
| Side 2 Connection Type | MetaobjectDrop |
