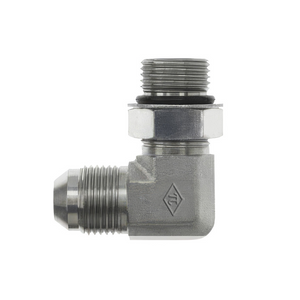

6801-NWO-FG Male JIC x Male Adjustable ORB
SAE J514 37° Flare 90° Adjustable Port Elbow | Male JIC x Male Adjustable ORB
For connecting 37° flared tubes or lines to SAE port at a 90° angle using an adjustable nut for alignment.
Connection Details
| PART NUMBER ↑ | SIDE 1 TUBE OD | SIDE 2 THREAD TYPE | PRIMARY MATERIAL | PLATING |
|---|---|---|---|---|
| 6801-02-02-NWO-FG | 1/8" | 5/16-24 UNF | Steel | Trivalent Zinc |
| 6801-02-02-NWO-SS | 1/8" | 5/16-24 UNF | Stainless Steel | - |
| 6801-02-04-NWO-FG | 1/8" | 7/16-20 UNF | Steel | Trivalent Zinc |
| 6801-02-04-NWO-SS | 1/8" | 7/16-20 UNF | Stainless Steel | - |
| 6801-03-03-NWO-FG | 3/16" | 3/8-24 UNF | Steel | Trivalent Zinc |
| 6801-03-03-NWO-SS | 3/16" | 3/8-24 UNF | Stainless Steel | - |
| 6801-03-04-NWO-FG | 3/16" | 7/16-20 UNF | Steel | Trivalent Zinc |
| 6801-04-02-NWO-FG | 1/4" | 5/16-24 UNF | Steel | Trivalent Zinc |
| 6801-04-02-NWO-SS | 1/4" | 5/16-24 UNF | Stainless Steel | - |
| 6801-04-03-NWO-FG | 1/4" | 3/8-24 UNF | Steel | Trivalent Zinc |
| 6801-04-03-NWO-SS | 1/4" | 3/8-24 UNF | Stainless Steel | - |
| 6801-04-04-NWO-FG | 1/4" | 7/16-20 UNF | Steel | Trivalent Zinc |
| 6801-04-04-NWO-FG-VITON | 1/4" | 7/16-20 UNF | Steel | Trivalent Zinc |
| 6801-04-04-NWO-SS | 1/4" | 7/16-20 UNF | Stainless Steel | - |
| 6801-04-04-NWO-SS-VITON | 1/4" | 7/16-20 UNF | Stainless Steel | - |
| 6801-04-05-NWO-FG | 1/4" | 1/2-20 UNF | Steel | Trivalent Zinc |
| 6801-04-05-NWO-SS | 1/4" | 1/2-20 UNF | Stainless Steel | - |
| 6801-04-06-NWO-FG | 1/4" | 9/16-18 UNF | Steel | Trivalent Zinc |
| 6801-04-06-NWO-FG-VITON | 1/4" | 9/16-18 UNF | Steel | Trivalent Zinc |
| 6801-04-06-NWO-SS | 1/4" | 9/16-18 UNF | Stainless Steel | - |
| 6801-04-08-NWO-FG | 1/4" | 3/4-16 UNF | Steel | Trivalent Zinc |
| 6801-04-08-NWO-SS | 1/4" | 3/4-16 UNF | Stainless Steel | - |
| 6801-04-10-NWO-FG | 1/4" | 7/8-14 UNF | Steel | Trivalent Zinc |
| 6801-05-04-NWO-FG | 5/16" | 7/16-20 UNF | Steel | Trivalent Zinc |
| 6801-05-05-NWO-FG | 5/16" | 1/2-20 UNF | Steel | Trivalent Zinc |
| 6801-05-05-NWO-FG-VITON | 5/16" | 1/2-20 UNF | Steel | Trivalent Zinc |
| 6801-05-05-NWO-SS | 5/16" | 1/2-20 UNF | Stainless Steel | - |
| 6801-05-06-NWO-FG | 5/16" | 9/16-18 UNF | Steel | Trivalent Zinc |
| 6801-05-06-NWO-FG-VITON | 5/16" | 9/16-18 UNF | Steel | Trivalent Zinc |
| 6801-05-08-NWO-FG | 5/16" | 3/4-16 UNF | Steel | Trivalent Zinc |
| 6801-05-10-NWO-FG | 5/16" | 7/8-14 UNF | Steel | Trivalent Zinc |
| 6801-06-02-NWO-FG | 3/8" | 5/16-24 UNF | Steel | Trivalent Zinc |
| 6801-06-04-NWO-FG | 3/8" | 7/16-20 UNF | Steel | Trivalent Zinc |
| 6801-06-04-NWO-FG-VITON | 3/8" | 7/16-20 UNF | Steel | Trivalent Zinc |
| 6801-06-04-NWO-SS | 3/8" | 7/16-20 UNF | Stainless Steel | - |
| 6801-06-05-NWO-FG | 3/8" | 1/2-20 UNF | Steel | Trivalent Zinc |
| 6801-06-05-NWO-SS | 3/8" | 1/2-20 UNF | Stainless Steel | - |
| 6801-06-06-NWO-FG | 3/8" | 9/16-18 UNF | Steel | Trivalent Zinc |
| 6801-06-06-NWO-FG-VITON | 3/8" | 9/16-18 UNF | Steel | Trivalent Zinc |
| 6801-06-06-NWO-SS | 3/8" | 9/16-18 UNF | Stainless Steel | - |
| 6801-06-08-NWO-FG | 3/8" | 3/4-16 UNF | Steel | Trivalent Zinc |
| 6801-06-08-NWO-FG-VITON | 3/8" | 3/4-16 UNF | Steel | Trivalent Zinc |
| 6801-06-08-NWO-SS | 3/8" | 3/4-16 UNF | Stainless Steel | - |
| 6801-06-08-NWO-SS-VITON | 3/8" | 3/4-16 UNF | Stainless Steel | - |
| 6801-06-10-NWO-FG | 3/8" | 7/8-14 UNF | Steel | Trivalent Zinc |
| 6801-06-10-NWO-SS | 3/8" | 7/8-14 UNF | Stainless Steel | - |
| 6801-06-12-NWO-FG | 3/8" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-06-12-NWO-FG-VITON | 3/8" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-06-12-NWO-SS | 3/8" | 1-1/16-12 UN | Stainless Steel | - |
| 6801-08-04-NWO-FG | 1/2" | 7/16-20 UNF | Steel | Trivalent Zinc |
| 6801-08-04-NWO-SS | 1/2" | 7/16-20 UNF | Stainless Steel | - |
| 6801-08-05-NWO-FG | 1/2" | 1/2-20 UNF | Steel | Trivalent Zinc |
| 6801-08-06-NWO-FG | 1/2" | 9/16-18 UNF | Steel | Trivalent Zinc |
| 6801-08-06-NWO-FG-VITON | 1/2" | 9/16-18 UNF | Steel | Trivalent Zinc |
| 6801-08-06-NWO-SS | 1/2" | 9/16-18 UNF | Stainless Steel | - |
| 6801-08-08-NWO-FG | 1/2" | 3/4-16 UNF | Steel | Trivalent Zinc |
| 6801-08-08-NWO-FG-VITON | 1/2" | 3/4-16 UNF | Steel | Trivalent Zinc |
| 6801-08-08-NWO-SS | 1/2" | 3/4-16 UNF | Stainless Steel | - |
| 6801-08-10-NWO-FG | 1/2" | 7/8-14 UNF | Steel | Trivalent Zinc |
| 6801-08-10-NWO-FG-VITON | 1/2" | 7/8-14 UNF | Steel | Trivalent Zinc |
| 6801-08-10-NWO-SS | 1/2" | 7/8-14 UNF | Stainless Steel | - |
| 6801-08-10-NWO-SS-VITON | 1/2" | 7/8-14 UNF | Stainless Steel | - |
| 6801-08-12-NWO-FG | 1/2" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-08-12-NWO-FG-VITON | 1/2" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-08-12-NWO-SS | 1/2" | 1-1/16-12 UN | Stainless Steel | - |
| 6801-08-16-NWO-FG | 1/2" | 1-5/16-12 UN | Steel | Trivalent Zinc |
| 6801-08-16-NWO-FG-VITON | 1/2" | 1-5/16-12 UN | Steel | Trivalent Zinc |
| 6801-08-16-NWO-SS | 1/2" | 1-5/16-12 UN | Stainless Steel | - |
| 6801-10-06-NWO-FG | 5/8" | 9/16-18 UNF | Steel | Trivalent Zinc |
| 6801-10-06-NWO-FG-VITON | 5/8" | 9/16-18 UNF | Steel | Trivalent Zinc |
| 6801-10-08-NWO-FG | 5/8" | 3/4-16 UNF | Steel | Trivalent Zinc |
| 6801-10-08-NWO-FG-VITON | 5/8" | 3/4-16 UNF | Steel | Trivalent Zinc |
| 6801-10-08-NWO-SS | 5/8" | 3/4-16 UNF | Stainless Steel | - |
| 6801-10-10-NWO-FG | 5/8" | 7/8-14 UNF | Steel | Trivalent Zinc |
| 6801-10-10-NWO-FG-VITON | 5/8" | 7/8-14 UNF | Steel | Trivalent Zinc |
| 6801-10-10-NWO-SS | 5/8" | 7/8-14 UNF | Stainless Steel | - |
| 6801-10-12-NWO-FG | 5/8" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-10-12-NWO-SS | 5/8" | 1-1/16-12 UN | Stainless Steel | - |
| 6801-10-14-NWO-FG | 5/8" | 1-3/16-12 UN | Steel | Trivalent Zinc |
| 6801-10-16-NWO-FG | 5/8" | 1-5/16-12 UN | Steel | Trivalent Zinc |
| 6801-10-20-NWO-FG | 5/8" | 1-5/8-12 UN | Steel | Trivalent Zinc |
| 6801-12-06-NWO-FG | 3/4" | 9/16-18 UNF | Steel | Trivalent Zinc |
| 6801-12-08-NWO-FG | 3/4" | 3/4-16 UNF | Steel | Trivalent Zinc |
| 6801-12-08-NWO-FG-VITON | 3/4" | 3/4-16 UNF | Steel | Trivalent Zinc |
| 6801-12-08-NWO-SS | 3/4" | 3/4-16 UNF | Stainless Steel | - |
| 6801-12-10-NWO-FG | 3/4" | 7/8-14 UNF | Steel | Trivalent Zinc |
| 6801-12-10-NWO-FG-VITON | 3/4" | 7/8-14 UNF | Steel | Trivalent Zinc |
| 6801-12-10-NWO-SS | 3/4" | 7/8-14 UNF | Stainless Steel | - |
| 6801-12-12-NWO-FG | 3/4" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-12-12-NWO-FG-VITON | 3/4" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-12-12-NWO-SS | 3/4" | 1-1/16-12 UN | Stainless Steel | - |
| 6801-12-14-NWO-FG | 3/4" | 1-3/16-12 UN | Steel | Trivalent Zinc |
| 6801-12-14-NWO-SS | 3/4" | 1-3/16-12 UN | Stainless Steel | - |
| 6801-12-16-NWO-FG | 3/4" | 1-5/16-12 UN | Steel | Trivalent Zinc |
| 6801-12-16-NWO-FG-VITON | 3/4" | 1-5/16-12 UN | Steel | Trivalent Zinc |
| 6801-12-16-NWO-SS | 3/4" | 1-5/16-12 UN | Stainless Steel | - |
| 6801-12-20-NWO-FG | 3/4" | 1-5/8-12 UN | Steel | Trivalent Zinc |
| 6801-12-20-NWO-SS | 3/4" | 1-5/8-12 UN | Stainless Steel | - |
| 6801-12-24-NWO-SS | 3/4" | 1-7/8-12 UN | Stainless Steel | - |
| 6801-14-12-NWO-FG | 7/8" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-14-12-NWO-FG-VITON | 7/8" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-14-14-NWO-FG | 7/8" | 1-3/16-12 UN | Steel | Trivalent Zinc |
| 6801-14-16-NWO-FG | 7/8" | 1-5/16-12 UN | Steel | Trivalent Zinc |
| 6801-16-08-NWO-FG | 1" | 3/4-16 UNF | Steel | Trivalent Zinc |
| 6801-16-10-NWO-FG | 1" | 7/8-14 UNF | Steel | Trivalent Zinc |
| 6801-16-10-NWO-FG-VITON | 1" | 7/8-14 UNF | Steel | Trivalent Zinc |
| 6801-16-10-NWO-SS | 1" | 7/8-14 UNF | Stainless Steel | - |
| 6801-16-12-NWO-FG | 1" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-16-12-NWO-FG-VITON | 1" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-16-12-NWO-SS | 1" | 1-1/16-12 UN | Stainless Steel | - |
| 6801-16-14-NWO-FG | 1" | 1-3/16-12 UN | Steel | Trivalent Zinc |
| 6801-16-14-NWO-SS | 1" | 1-3/16-12 UN | Stainless Steel | - |
| 6801-16-16-NWO-FG | 1" | 1-5/16-12 UN | Steel | Trivalent Zinc |
| 6801-16-16-NWO-FG-VITON | 1" | 1-5/16-12 UN | Steel | Trivalent Zinc |
| 6801-16-16-NWO-SS | 1" | 1-5/16-12 UN | Stainless Steel | - |
| 6801-16-16-NWO-SS-VITON | 1" | 1-5/16-12 UN | Stainless Steel | - |
| 6801-16-20-NWO-FG | 1" | 1-5/8-12 UN | Steel | Trivalent Zinc |
| 6801-16-20-NWO-FG-VITON | 1" | 1-5/8-12 UN | Steel | Trivalent Zinc |
| 6801-16-20-NWO-SS | 1" | 1-5/8-12 UN | Stainless Steel | - |
| 6801-16-24-NWO-FG | 1" | 1-7/8-12 UN | Steel | Trivalent Zinc |
| 6801-16-24-NWO-SS | 1" | 1-7/8-12 UN | Stainless Steel | - |
| 6801-20-12-NWO-FG | 1-1/4" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-20-12-NWO-FG-VITON | 1-1/4" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-20-14-NWO-FG | 1-1/4" | 1-3/16-12 UN | Steel | Trivalent Zinc |
| 6801-20-16-NWO-FG | 1-1/4" | 1-5/16-12 UN | Steel | Trivalent Zinc |
| 6801-20-16-NWO-FG-VITON | 1-1/4" | 1-5/16-12 UN | Steel | Trivalent Zinc |
| 6801-20-16-NWO-SS | 1-1/4" | 1-5/16-12 UN | Stainless Steel | - |
| 6801-20-20-NWO-FG | 1-1/4" | 1-5/8-12 UN | Steel | Trivalent Zinc |
| 6801-20-20-NWO-FG-VITON | 1-1/4" | 1-5/8-12 UN | Steel | Trivalent Zinc |
| 6801-20-20-NWO-SS | 1-1/4" | 1-5/8-12 UN | Stainless Steel | - |
| 6801-20-20-NWO-SS-VITON | 1-1/4" | 1-5/8-12 UN | Stainless Steel | - |
| 6801-20-24-NWO-FG | 1-1/4" | 1-7/8-12 UN | Steel | Trivalent Zinc |
| 6801-20-24-NWO-SS | 1-1/4" | 1-7/8-12 UN | Stainless Steel | - |
| 6801-24-10-NWO-FG | 1-1/2" | 7/8-14 UNF | Steel | Trivalent Zinc |
| 6801-24-12-NWO-FG | 1-1/2" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-24-16-NWO-FG | 1-1/2" | 1-5/16-12 UN | Steel | Trivalent Zinc |
| 6801-24-20-NWO-FG | 1-1/2" | 1-5/8-12 UN | Steel | Trivalent Zinc |
| 6801-24-20-NWO-FG-VITON | 1-1/2" | 1-5/8-12 UN | Steel | Trivalent Zinc |
| 6801-24-20-NWO-SS | 1-1/2" | 1-5/8-12 UN | Stainless Steel | - |
| 6801-24-24-NWO-FG | 1-1/2" | 1-7/8-12 UN | Steel | Trivalent Zinc |
| 6801-24-24-NWO-FG-VITON | 1-1/2" | 1-7/8-12 UN | Steel | Trivalent Zinc |
| 6801-24-24-NWO-SS | 1-1/2" | 1-7/8-12 UN | Stainless Steel | - |
| 6801-24-32-NWO-FG | 1-1/2" | 2-1/2-12 UN | Steel | Trivalent Zinc |
| 6801-32-12-NWO-FG | 2" | 1-1/16-12 UN | Steel | Trivalent Zinc |
| 6801-32-16-NWO-FG | 2" | 1-5/16-12 UN | Steel | Trivalent Zinc |
| 6801-32-20-NWO-FG | 2" | 1-5/8-12 UN | Steel | Trivalent Zinc |
| 6801-32-24-NWO-FG | 2" | 1-7/8-12 UN | Steel | Trivalent Zinc |
| 6801-32-24-NWO-FG-VITON | 2" | 1-7/8-12 UN | Steel | Trivalent Zinc |
| 6801-32-24-NWO-SS | 2" | 1-7/8-12 UN | Stainless Steel | - |
| 6801-32-24-NWO-SS-VITON | 2" | 1-7/8-12 UN | Stainless Steel | - |
| 6801-32-32-NWO-FG | 2" | 2-1/2-12 UN | Steel | Trivalent Zinc |
| 6801-32-32-NWO-FG-VITON | 2" | 2-1/2-12 UN | Steel | Trivalent Zinc |
| 6801-32-32-NWO-SS | 2" | 2-1/2-12 UN | Stainless Steel | - |
| 6801-40-40-NWO-FG | 2-1/2" | 3-12 UN | Steel | Trivalent Zinc |
Description
SAE J514 37° Flare 90° Adjustable Port Elbow | Male JIC x Male Adjustable ORB
For connecting 37° flared tubes or lines to SAE port at a 90° angle using an adjustable nut for alignment.
Additional information
| Shape | 90°Elbow |
| Side 1 Connection Type | Male JIC |
| Side 2 Connection Type | MetaobjectDrop |
