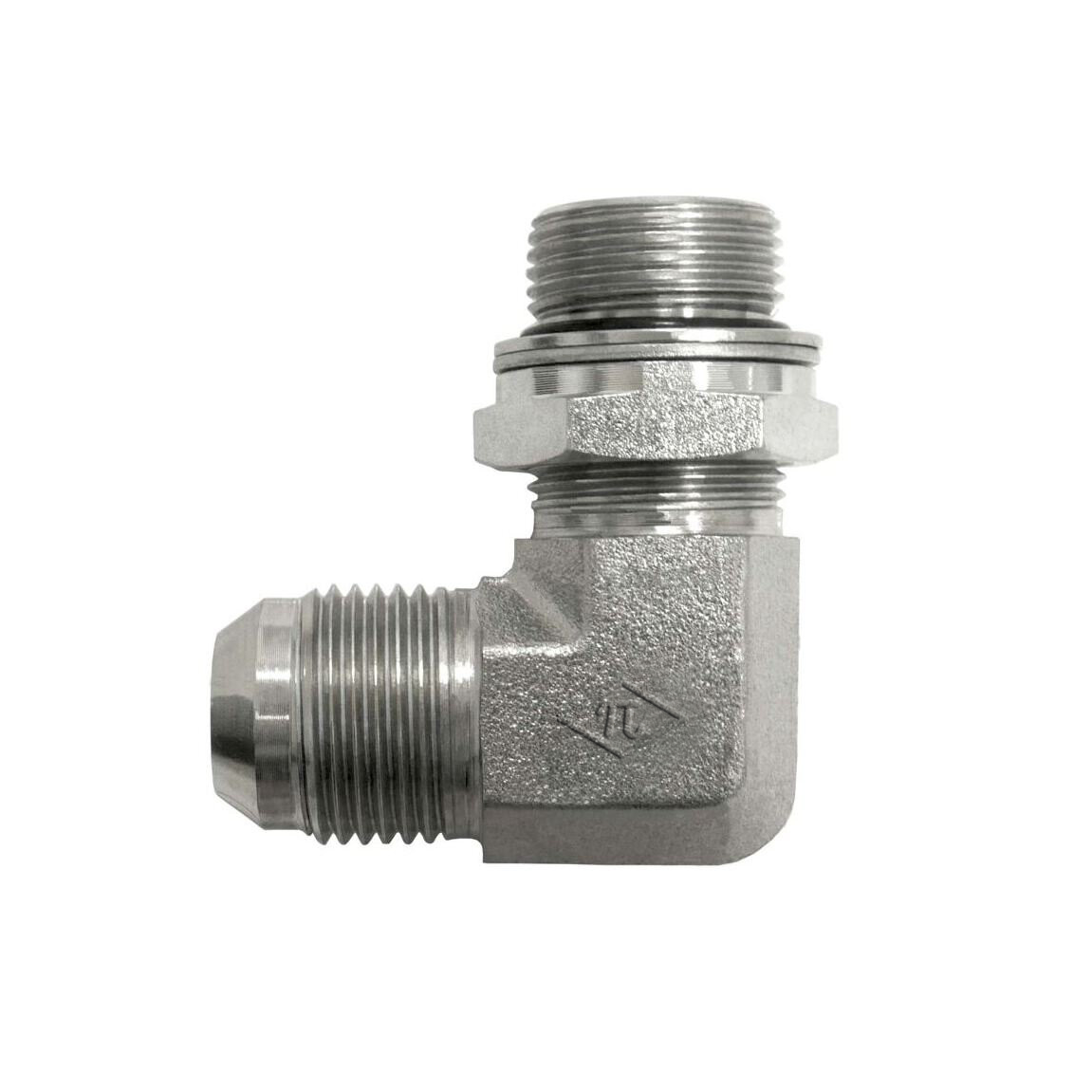

7205-NWO-FG-ORR Male JIC x Male Metric Adjustable ORR
SAE J514 37° Flare Male Metric Adjustable (Type H) Port 90° Elbow | Male JIC x Male Metric Adjustable ORR
For connecting 37° flared tubes or lines to metric port at a 90° angle using an adjustable nut for alignment.
Connection Details
| PART NUMBER ↑ | SIDE 1 TUBE OD | SIDE 2 THREAD TYPE | PRIMARY MATERIAL | PLATING |
|---|---|---|---|---|
| 7205-04-10-NWO-FG | 1/4" | M10X1.0 | Steel | Trivalent Zinc |
| 7205-04-10-NWO-SS | 1/4" | M10X1.0 | Stainless Steel | - |
| 7205-04-12-NWO-FG | 1/4" | M12X1.5 | Steel | Trivalent Zinc |
| 7205-04-12-NWO-SS | 1/4" | M12X1.5 | Stainless Steel | - |
| 7205-04-14-NWO-FG | 1/4" | M14X1.5 | Steel | Trivalent Zinc |
| 7205-05-10-NWO-FG | 5/16" | M10X1.0 | Steel | Trivalent Zinc |
| 7205-05-12-NWO-FG | 5/16" | M12X1.5 | Steel | Trivalent Zinc |
| 7205-05-12-NWO-FG-VITON | 5/16" | M12X1.5 | Steel | Trivalent Zinc |
| 7205-05-14-NWO-FG | 5/16" | M14X1.5 | Steel | Trivalent Zinc |
| 7205-06-12-NWO-FG | 3/8" | M12X1.5 | Steel | Trivalent Zinc |
| 7205-06-14-NWO-FG | 3/8" | M14X1.5 | Steel | Trivalent Zinc |
| 7205-06-16-NWO-FG | 3/8" | M16X1.5 | Steel | Trivalent Zinc |
| 7205-06-16-NWO-SS | 3/8" | M16X1.5 | Stainless Steel | - |
| 7205-06-18-NWO-FG | 3/8" | M18X1.5 | Steel | Trivalent Zinc |
| 7205-06-22-NWO-FG | 3/8" | M22X1.5 | Steel | Trivalent Zinc |
| 7205-08-16-NWO-FG | 1/2" | M16X1.5 | Steel | Trivalent Zinc |
| 7205-08-18-NWO-FG | 1/2" | M18X1.5 | Steel | Trivalent Zinc |
| 7205-08-18-NWO-SS | 1/2" | M18X1.5 | Stainless Steel | - |
| 7205-08-20-NWO-FG | 1/2" | M20X1.5 | Steel | Trivalent Zinc |
| 7205-08-22-NWO-FG | 1/2" | M22X1.5 | Steel | Trivalent Zinc |
| 7205-10-18-NWO-FG | 5/8" | M18X1.5 | Steel | Trivalent Zinc |
| 7205-10-18-NWO-FG-VITON | 5/8" | M18X1.5 | Steel | Trivalent Zinc |
| 7205-10-20-NWO-FG | 5/8" | M20X1.5 | Steel | Trivalent Zinc |
| 7205-10-22-NWO-FG | 5/8" | M22X1.5 | Steel | Trivalent Zinc |
| 7205-10-26-NWO-FG | 5/8" | M26X1.5 | Steel | Trivalent Zinc |
| 7205-10-27-NWO-FG | 5/8" | M27X2.0 | Steel | Trivalent Zinc |
| 7205-12-22-NWO-FG | 3/4" | M22X1.5 | Steel | Trivalent Zinc |
| 7205-12-22-NWO-FG-VITON | 3/4" | M22X1.5 | Steel | Trivalent Zinc |
| 7205-12-26-NWO-FG | 3/4" | M26X1.5 | Steel | Trivalent Zinc |
| 7205-12-27-NWO-FG | 3/4" | M27X2.0 | Steel | Trivalent Zinc |
| 7205-12-33-NWO-FG | 3/4" | M33X2.0 | Steel | Trivalent Zinc |
| 7205-16-26-NWO-FG | 1" | M26X1.5 | Steel | Trivalent Zinc |
| 7205-16-27-NWO-FG | 1" | M27X2.0 | Steel | Trivalent Zinc |
| 7205-16-30-NWO-FG | 1" | M30X2.0 | Steel | Trivalent Zinc |
| 7205-16-33-NWO-FG | 1" | M33X2.0 | Steel | Trivalent Zinc |
| 7205-20-42-NWO-FG | 1-1/4" | M42X2.0 | Steel | Trivalent Zinc |
| 7205-24-48-NWO-FG | 1-1/2" | M48X2.0 | Steel | Trivalent Zinc |
Description
SAE J514 37° Flare Male Metric Adjustable (Type H) Port 90° Elbow | Male JIC x Male Metric Adjustable ORR
For connecting 37° flared tubes or lines to metric port at a 90° angle using an adjustable nut for alignment.
Additional information
| Shape | 90°Elbow |
| Side 1 Connection Type | Male JIC |
| Side 2 Connection Type | MetaobjectDrop |
