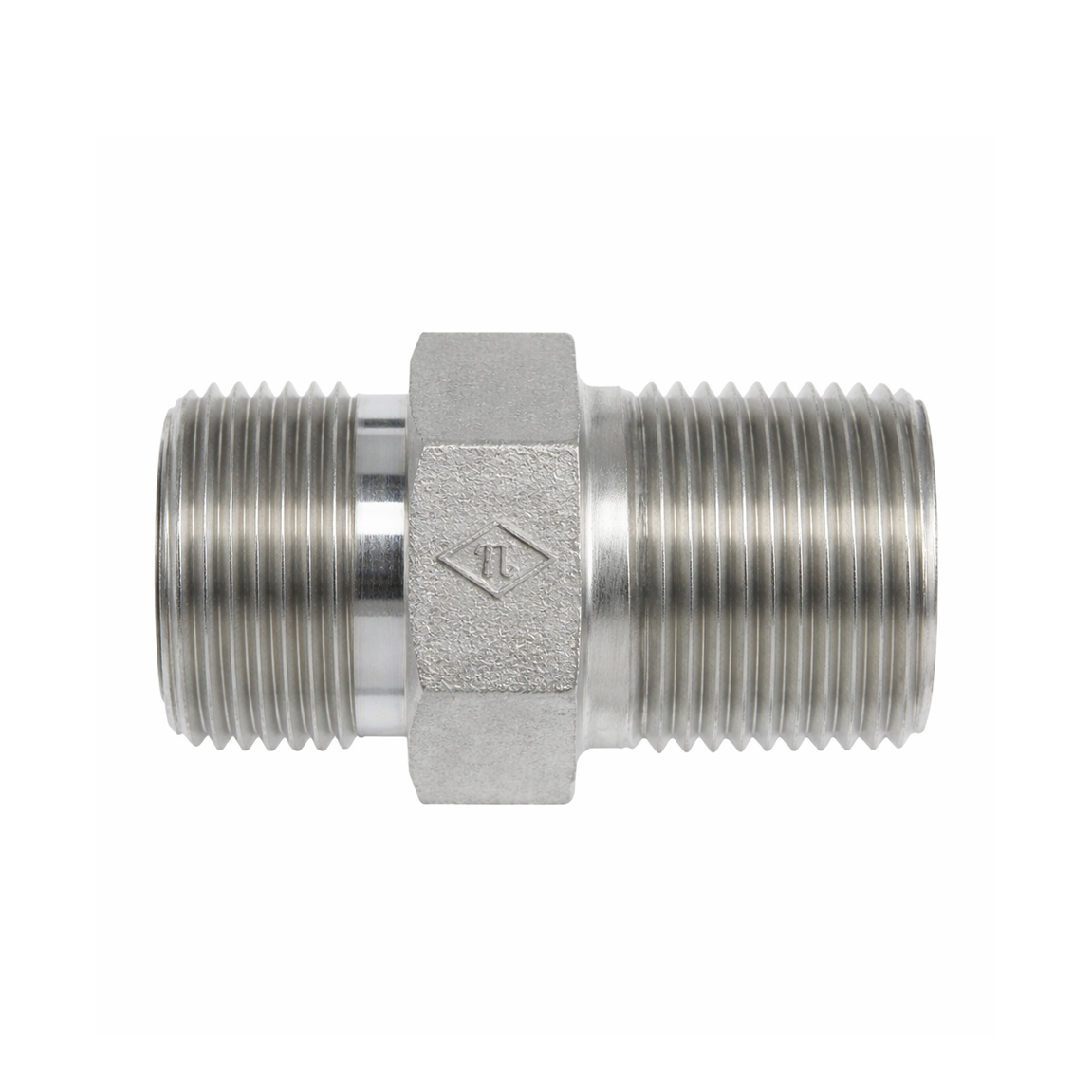

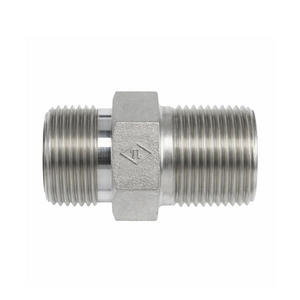

FS2404 Male ORFS x Male Pipe

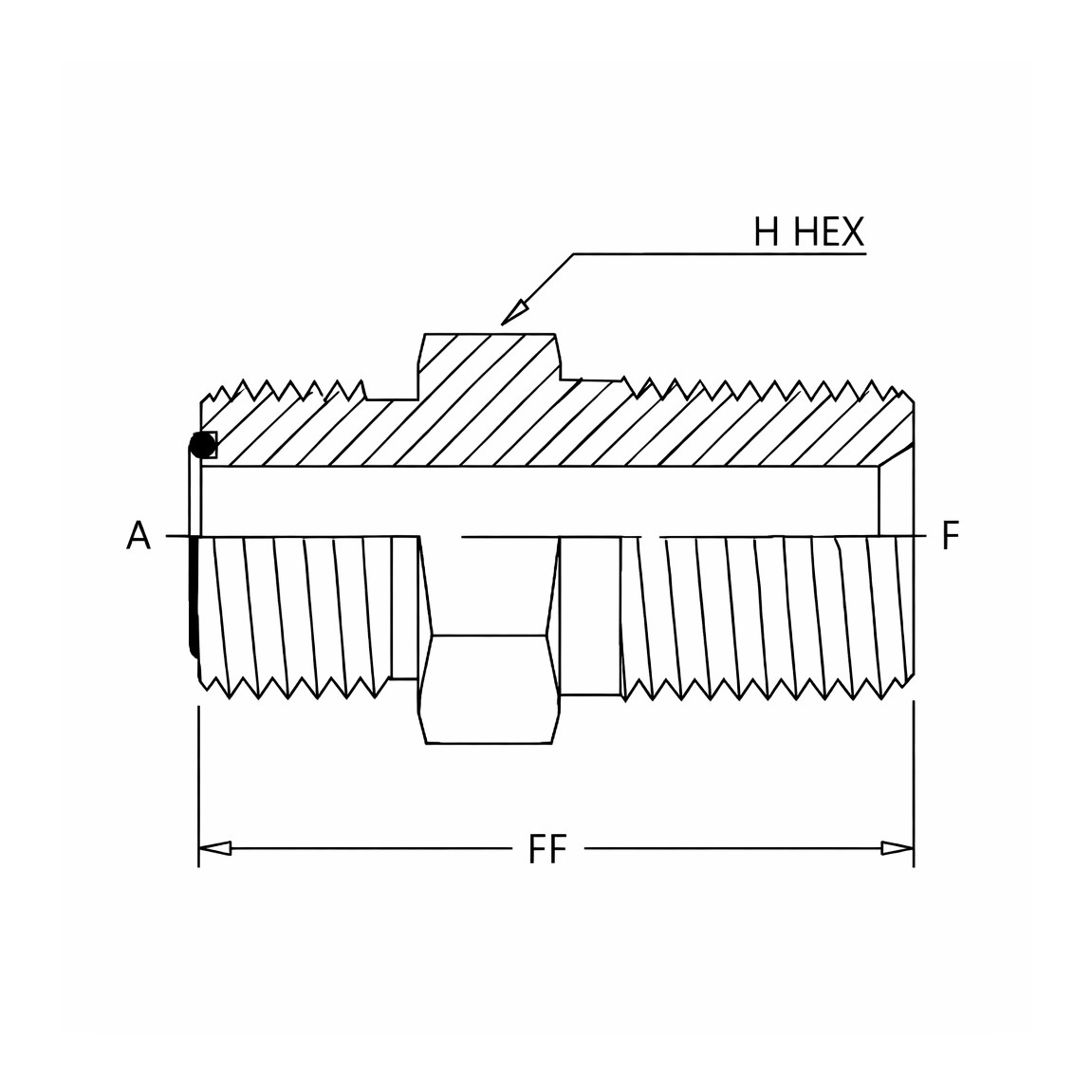

SAE J1453 O-Ring Face Seal Male Connector | Male ORFS x Male Pipe
For connecting ORFS flanged tubes or lines to pipe without requiring pipe sealant.
Connection Details
| PART NUMBER ↑ | SIDE 1 TUBE OD | SIDE 2 PIPE SIZE | PRIMARY MATERIAL | PLATING |
|---|---|---|---|---|
| FS2404-04-02 | 1/4" | 1/8" | Steel | Trivalent Zinc |
| FS2404-04-02-VITON | 1/4" | 1/8" | Steel | Trivalent Zinc |
| FS2404-04-04 | 1/4" | 1/4" | Steel | Trivalent Zinc |
| FS2404-04-04-SS | 1/4" | 1/4" | Stainless Steel | - |
| FS2404-04-04-VITON | 1/4" | 1/4" | Steel | Trivalent Zinc |
| FS2404-04-08 | 1/4" | 1/2" | Steel | Trivalent Zinc |
| FS2404-04-08-SS | 1/4" | 1/2" | Stainless Steel | - |
| FS2404-04-08-VITON | 1/4" | 1/2" | Steel | Trivalent Zinc |
| FS2404-06-02 | 3/8" | 1/8" | Steel | Trivalent Zinc |
| FS2404-06-04 | 3/8" | 1/4" | Steel | Trivalent Zinc |
| FS2404-06-04-SS | 3/8" | 1/4" | Stainless Steel | - |
| FS2404-06-04-VITON | 3/8" | 1/4" | Steel | Trivalent Zinc |
| FS2404-06-06 | 3/8" | 3/8" | Steel | Trivalent Zinc |
| FS2404-06-06-SS | 3/8" | 3/8" | Stainless Steel | - |
| FS2404-06-06-VITON | 3/8" | 3/8" | Steel | Trivalent Zinc |
| FS2404-06-08 | 3/8" | 1/2" | Steel | Trivalent Zinc |
| FS2404-06-08-SS | 3/8" | 1/2" | Stainless Steel | - |
| FS2404-06-08-VITON | 3/8" | 1/2" | Steel | Trivalent Zinc |
| FS2404-08-04 | 1/2" | 1/4" | Steel | Trivalent Zinc |
| FS2404-08-04-SS | 1/2" | 1/4" | Stainless Steel | - |
| FS2404-08-06 | 1/2" | 3/8" | Steel | Trivalent Zinc |
| FS2404-08-06-SS | 1/2" | 3/8" | Stainless Steel | - |
| FS2404-08-06-VITON | 1/2" | 3/8" | Steel | Trivalent Zinc |
| FS2404-08-08 | 1/2" | 1/2" | Steel | Trivalent Zinc |
| FS2404-08-08-SS | 1/2" | 1/2" | Stainless Steel | - |
| FS2404-08-08-VITON | 1/2" | 1/2" | Steel | Trivalent Zinc |
| FS2404-08-12 | 1/2" | 3/4" | Steel | Trivalent Zinc |
| FS2404-08-12-SS | 1/2" | 3/4" | Stainless Steel | - |
| FS2404-08-16 | 1/2" | 1" | Steel | Trivalent Zinc |
| FS2404-10-06 | 5/8" | 3/8" | Steel | Trivalent Zinc |
| FS2404-10-08 | 5/8" | 1/2" | Steel | Trivalent Zinc |
| FS2404-10-08-VITON | 5/8" | 1/2" | Steel | Trivalent Zinc |
| FS2404-10-10 | 5/8" | 5/8" | Steel | Trivalent Zinc |
| FS2404-10-12 | 5/8" | 3/4" | Steel | Trivalent Zinc |
| FS2404-12-06 | 3/4" | 3/8" | Steel | Trivalent Zinc |
| FS2404-12-08 | 3/4" | 1/2" | Steel | Trivalent Zinc |
| FS2404-12-08-SS | 3/4" | 1/2" | Stainless Steel | - |
| FS2404-12-08-VITON | 3/4" | 1/2" | Steel | Trivalent Zinc |
| FS2404-12-12 | 3/4" | 3/4" | Steel | Trivalent Zinc |
| FS2404-12-12-SS | 3/4" | 3/4" | Stainless Steel | - |
| FS2404-12-12-VITON | 3/4" | 3/4" | Steel | Trivalent Zinc |
| FS2404-16-12 | 1" | 3/4" | Steel | Trivalent Zinc |
| FS2404-16-16 | 1" | 1" | Steel | Trivalent Zinc |
| FS2404-16-16-SS | 1" | 1" | Stainless Steel | - |
| FS2404-16-16-VITON | 1" | 1" | Steel | Trivalent Zinc |
| FS2404-16-20 | 1" | 1-1/4" | Steel | Trivalent Zinc |
| FS2404-16-20-SS | 1" | 1-1/4" | Stainless Steel | - |
| FS2404-16-24 | 1" | 1-1/2" | Steel | Trivalent Zinc |
| FS2404-20-16 | 1-1/4" | 1" | Steel | Trivalent Zinc |
| FS2404-20-20 | 1-1/4" | 1-1/4" | Steel | Trivalent Zinc |
| FS2404-20-20-SS | 1-1/4" | 1-1/4" | Stainless Steel | - |
| FS2404-20-20-VITON | 1-1/4" | 1-1/4" | Steel | Trivalent Zinc |
| FS2404-24-20 | - | - | Steel | Trivalent Zinc |
| FS2404-24-24 | 1-1/2" | 1-1/2" | Steel | Trivalent Zinc |
| FS2404-24-24-VITON | 1-1/2" | 1-1/2" | Steel | Trivalent Zinc |
Description
SAE J1453 O-Ring Face Seal Male Connector | Male ORFS x Male Pipe
For connecting ORFS flanged tubes or lines to pipe without requiring pipe sealant.
Additional information
| Shape | Straight |
| Side 1 Connection Type | Male ORFS |
| Side 2 Connection Type | MetaobjectDrop |
