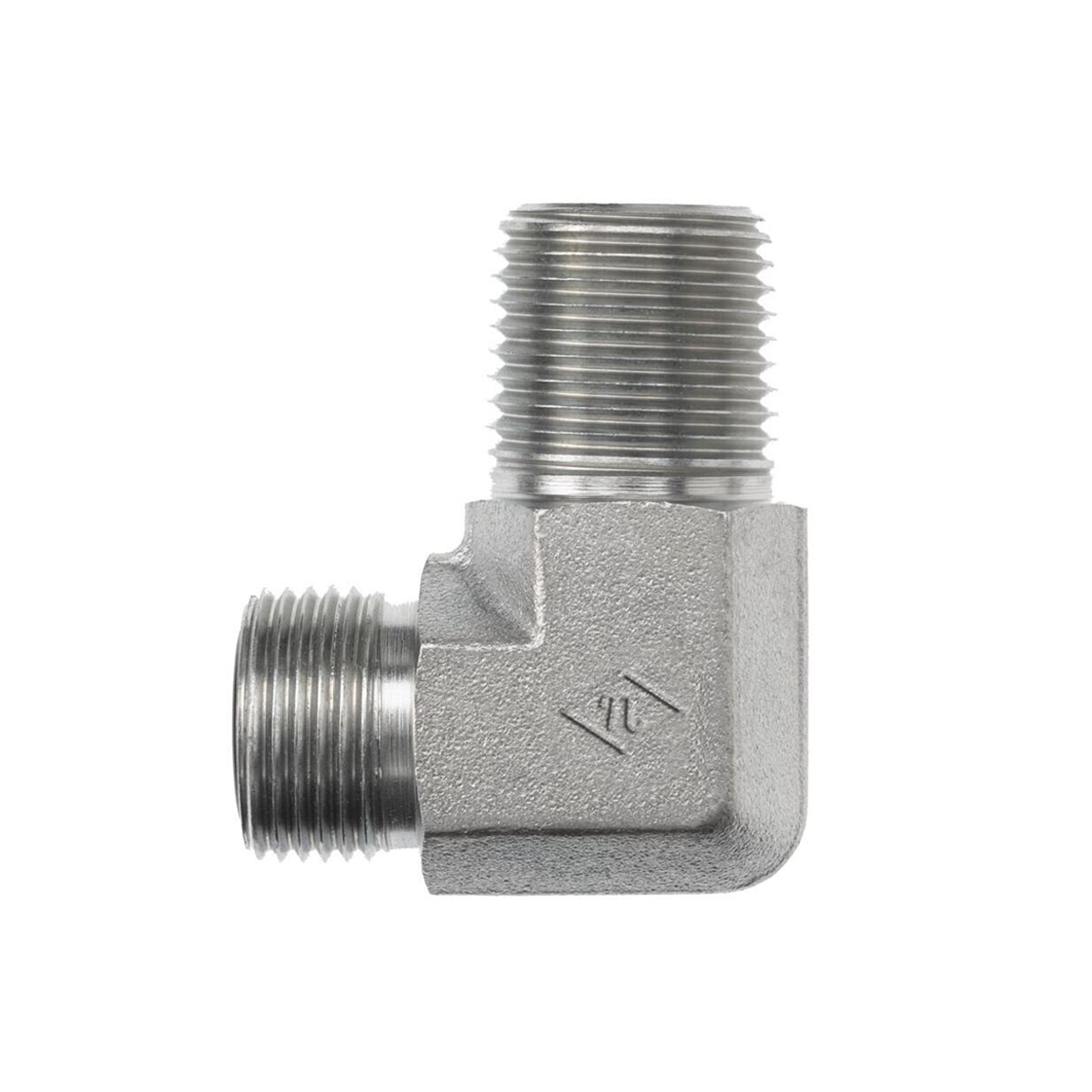

FS2501-FG Male ORFS x Male Pipe

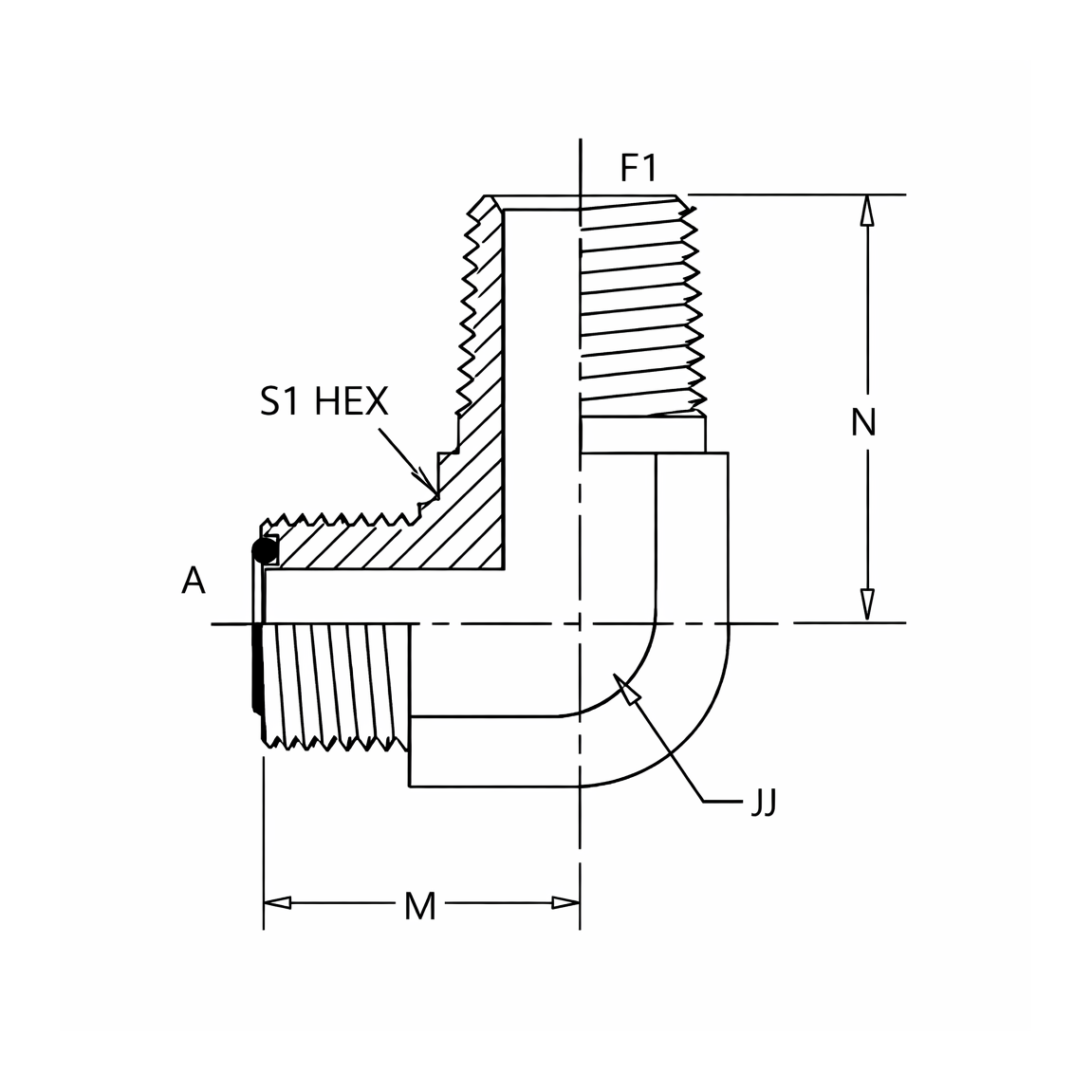

SAE J1453 O-Ring Face Seal 90° Male Elbow | Male ORFS x Male Pipe
For connecting ORFS flanged tubes or lines to pipe at a 90° angle without requiring pipe sealant.
Connection Details
| PART NUMBER ↑ | SIDE 1 TUBE OD | SIDE 2 PIPE SIZE | PRIMARY MATERIAL | PLATING |
|---|---|---|---|---|
| FS2501-04-02-FG | 1/4" | 1/8" | Steel | Trivalent Zinc |
| FS2501-04-04-FG | 1/4" | 1/4" | Steel | Trivalent Zinc |
| FS2501-04-04-SS | 1/4" | 1/4" | Stainless Steel | - |
| FS2501-04-06-FG | 1/4" | 3/8" | Steel | Trivalent Zinc |
| FS2501-04-08-FG | 1/4" | 1/2" | Steel | Trivalent Zinc |
| FS2501-06-02-FG | 3/8" | 1/8" | Steel | Trivalent Zinc |
| FS2501-06-02-FG-VITON | 3/8" | 1/8" | Steel | Trivalent Zinc |
| FS2501-06-04-FG | 3/8" | 1/4" | Steel | Trivalent Zinc |
| FS2501-06-04-FG-VITON | 3/8" | 1/4" | Steel | Trivalent Zinc |
| FS2501-06-04-SS | 3/8" | 1/4" | Stainless Steel | - |
| FS2501-06-06-FG | 3/8" | 3/8" | Steel | Trivalent Zinc |
| FS2501-06-06-FG-VITON | 3/8" | 3/8" | Steel | Trivalent Zinc |
| FS2501-06-06-SS | 3/8" | 3/8" | Stainless Steel | - |
| FS2501-06-08-FG | 3/8" | 1/2" | Steel | Trivalent Zinc |
| FS2501-06-12-FG | 3/8" | 3/4" | Steel | Trivalent Zinc |
| FS2501-08-04-FG | 1/2" | 1/4" | Steel | Trivalent Zinc |
| FS2501-08-06-FG | 1/2" | 3/8" | Steel | Trivalent Zinc |
| FS2501-08-08-FG | 1/2" | 1/2" | Steel | Trivalent Zinc |
| FS2501-08-08-FG-VITON | 1/2" | 1/2" | Steel | Trivalent Zinc |
| FS2501-08-08-SS | 1/2" | 1/2" | Stainless Steel | - |
| FS2501-08-12-FG | 1/2" | 3/4" | Steel | Trivalent Zinc |
| FS2501-10-06-FG | 5/8" | 3/8" | Steel | Trivalent Zinc |
| FS2501-10-08-FG | 5/8" | 1/2" | Steel | Trivalent Zinc |
| FS2501-10-08-FG-VITON | 5/8" | 1/2" | Steel | Trivalent Zinc |
| FS2501-10-12-FG | 5/8" | 3/4" | Steel | Trivalent Zinc |
| FS2501-12-08-FG | 3/4" | 1/2" | Steel | Trivalent Zinc |
| FS2501-12-08-FG-VITON | 3/4" | 1/2" | Steel | Trivalent Zinc |
| FS2501-12-12-FG | 3/4" | 3/4" | Steel | Trivalent Zinc |
| FS2501-12-12-SS | 3/4" | 3/4" | Stainless Steel | - |
| FS2501-12-16-FG | 3/4" | 1" | Steel | Trivalent Zinc |
| FS2501-12-16-FG-VITON | 3/4" | 1" | Steel | Trivalent Zinc |
| FS2501-16-12-FG | 1" | 3/4" | Steel | Trivalent Zinc |
| FS2501-16-16-FG | 1" | 1" | Steel | Trivalent Zinc |
| FS2501-16-16-SS | 1" | 1" | Stainless Steel | - |
| FS2501-16-20-FG | 1" | 1-1/4" | Steel | Trivalent Zinc |
| FS2501-20-16-FG | 1-1/4" | 1" | Steel | Trivalent Zinc |
| FS2501-20-20-FG | 1-1/4" | 1-1/4" | Steel | Trivalent Zinc |
| FS2501-20-20-FG-VITON | 1-1/4" | 1-1/4" | Steel | Trivalent Zinc |
| FS2501-24-24-FG | 1-1/2" | 1-1/2" | Steel | Trivalent Zinc |
Description
SAE J1453 O-Ring Face Seal 90° Male Elbow | Male ORFS x Male Pipe
For connecting ORFS flanged tubes or lines to pipe at a 90° angle without requiring pipe sealant.
Additional information
| Shape | 90°Elbow |
| Side 1 Connection Type | Male ORFS |
| Side 2 Connection Type | MetaobjectDrop |
